颚式破碎机(鄂式破碎机),它以简单可靠而享誉矿机行业,从19世纪末开始,颚式破碎机就被广泛应用于矿石破碎、建筑骨料加工等行业。随着生产技术的不断发展,优良的制造工艺、制作材料,进一步巩固了颚式破碎机在矿山机械领域的重要地位。颚式破碎机(鄂式破碎机)用于多种矿岩石破碎的首道工序,颚式破碎机采用传统的复摆颚式破碎机的设计原理,该原理具有两大优势:机体结构简单,易于操作操作维护;性能稳定,可将抗压强度不高于320MPa的多种矿石一次性加工至中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。
优势特点:
1、性能稳定:颚式破碎机的机架异常坚固,可以在高强度压力下作业,而且高锰钢的动颚、颚板、重型偏心轴以及大型轴承都具有非比寻常的耐久性及可靠性。
2、破碎比高:破碎工作从破碎腔的顶部就已经开始,通过将排料口设置小而使破碎比大大提高
3、排料口调节范围大:仅通过调整机械便可完成排料口的调节,操作简易快捷。当然,也可通过增减垫片数量,手动调节排料口的大小,具有较强的灵活性。

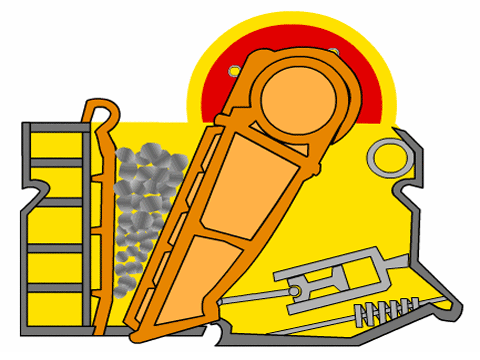

工作原理:
电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板靠近,此时被破碎的物料被挤压、搓、碾等多重受力而被破碎。当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下与定颚板的间距拉大,此时被破碎的物料从破碎腔出料口排出,随着偏心轴的连续运转,动颚作周期性的往复运动,进入破碎腔的物料不断地被破碎、排出,实现连续生产。
型号 Model |
进料口尺寸 Feed opening (mm) |
进料粒度 Max feed size (mm) |
出料口可调节范围 Output adjustment range (mm) |
产量 Capacity (t/h) |
电机功率 Power (kW) |
PE400×600 | 400×600 | 350 | 40-90 | 15-60 | 30 |
PE500×750 | 500×750 | 425 | 50-100 | 40-110 | 55 |
PE600×900 | 600×900 | 500 | 60-125 | 90-180 | 75 |
PE800 × 900 | 800 ×900 | 600 | 80-140 | 100-220 | 90 |
PE750×1060 | 750×1060 | 630 | 60-150 | 110-380 | 110 |
PE900×1060 | 900×1060 | 700 | 100-160 | 180-380 | 110 |
PE900×1200 | 900×1200 | 750 | 110-165 | 220-450 | 110-132 |
PE1200×1500 | 1200×1500 | 950 | 115-195 | 250-500 | 180-220 |
PE1500×1800 | 1500×1800 | 1200 | 135-225 | 350-700 | 280 |
PEX150×750 | 150×750 | 120 | 10-40 | 5-16 | 15 |
PEX250×750 | 250×750 | 210 | 15-50 | 15-30 | 22-30 |
PEX350×750 | 350×750 | 300 | 15-50 | 18-40 | 30 |
PEX250×1000 | 250×1000 | 210 | 15-60 | 15-60 | 30 |
PEX250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 37-45 |
PEX300×1300 | 300×1300 | 250 | 15-60 | 10-65 | 55-75 |
